Усунення мережевих проблем

У цьому розділі описано усунення основних проблем мережевої інфраструктури проєкту SIM-Cloud.

Перезапуск маршрутизатора проєкту

У статті наведено покрокову процедуру м’якого перезапуску вбудованого маршрутизатора проєкту SIM-Cloud, а також коротко описано його призначення та функції. Перезапуск може знадобитися під час діагностики або відновлення мережевої інфраструктури проєкту.

Опис

Мережева інфраструктура кожного проєкту SIM-Cloud містить центральний вбудований маршрутизатор, який маршрутизує мережі проєкту.

Цей центральний мережевий вузол — маршрутизатор провайдера — є шлюзом до зовнішньої мережі (WAN) проєкту та обробляє вхідний і вихідний трафік публічної мережі. Він виконує трансляцію мережевих адрес SNAT між публічними й приватними мережами.

Коли варто перезапустити вбудований маршрутизатор

В окремих випадках вбудований маршрутизатор можна перезапустити під час діагностики мережі проєкту.

Розгляньте перезапуск, якщо спостерігаються:

  • короткочасна недоступність інстансів;

  • втрата мережевих пакетів;

  • періодичні розриви VPN-з’єднань.

Перед перезапуском перевірте групи безпеки та конфігурацію інстансів. Також виключіть зовнішні причини, наприклад збій інтернет-провайдера або некоректну роботу обладнання, з яким взаємодіє хмарна інфраструктура.

Перезапуск маршрутизатора в Dashboard

Нижче описано перезапуск центрального маршрутизатора проєкту через Dashboard.

  1. На сторінці входу https://cloud.sim-cloud.net введіть ім’я користувача й пароль, потім натисніть Connect. Авторизацію докладніше описано у статті Швидкий старт.

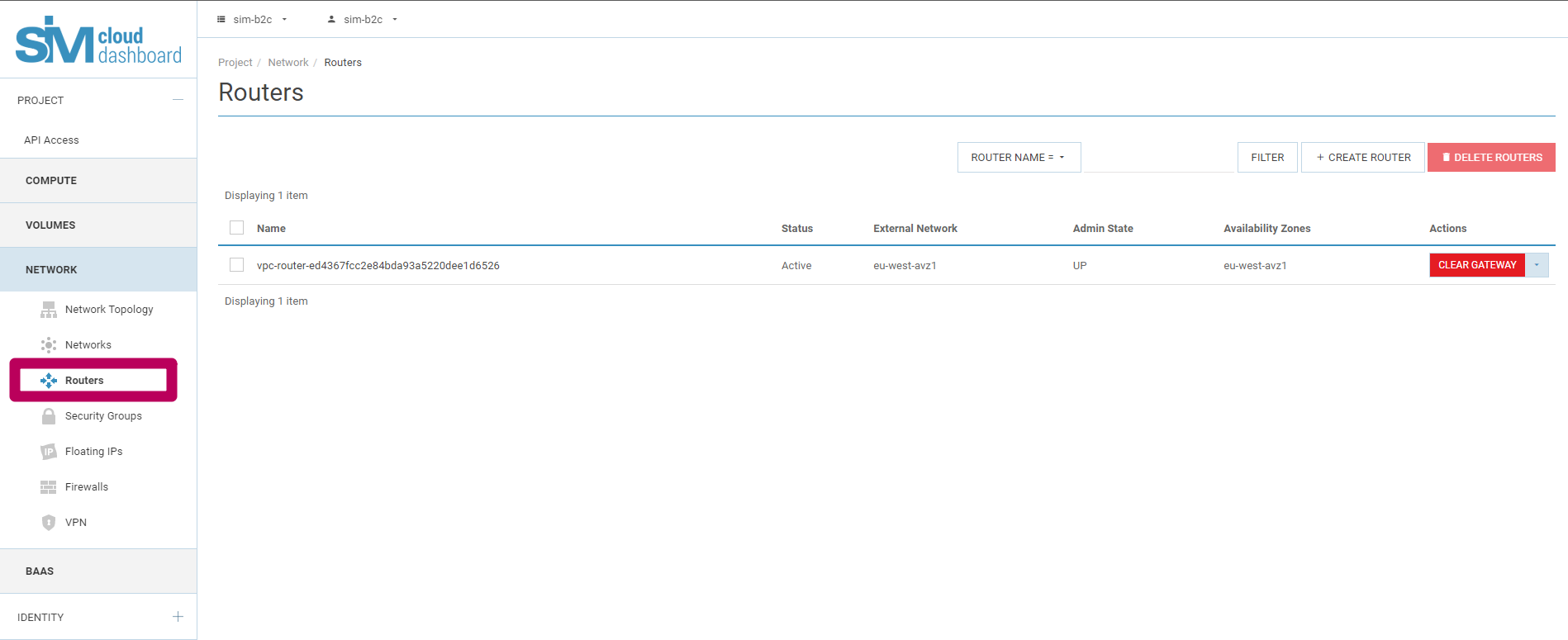

    Перейдіть до розділу Network і виберіть Routers. На сторінці буде показано список маршрутизаторів проєкту. Стандартна конфігурація зазвичай містить один маршрутизатор з ім’ям vpc-router-<Project_ID>. Наприклад, vpc-router-a84030ae422a4173b4d0e7495cda2581, де a84030ae422a4173b4d0e7495cda2581 — унікальний ідентифікатор проєкту. У штатному режимі маршрутизатор має стан Active та адміністративний стан UP.

Відкрити сторінку маршрутизаторів можна безпосередньо за адресою https://cloud.sim-cloud.net/project/routers/.

../../_images/project_router_0.png

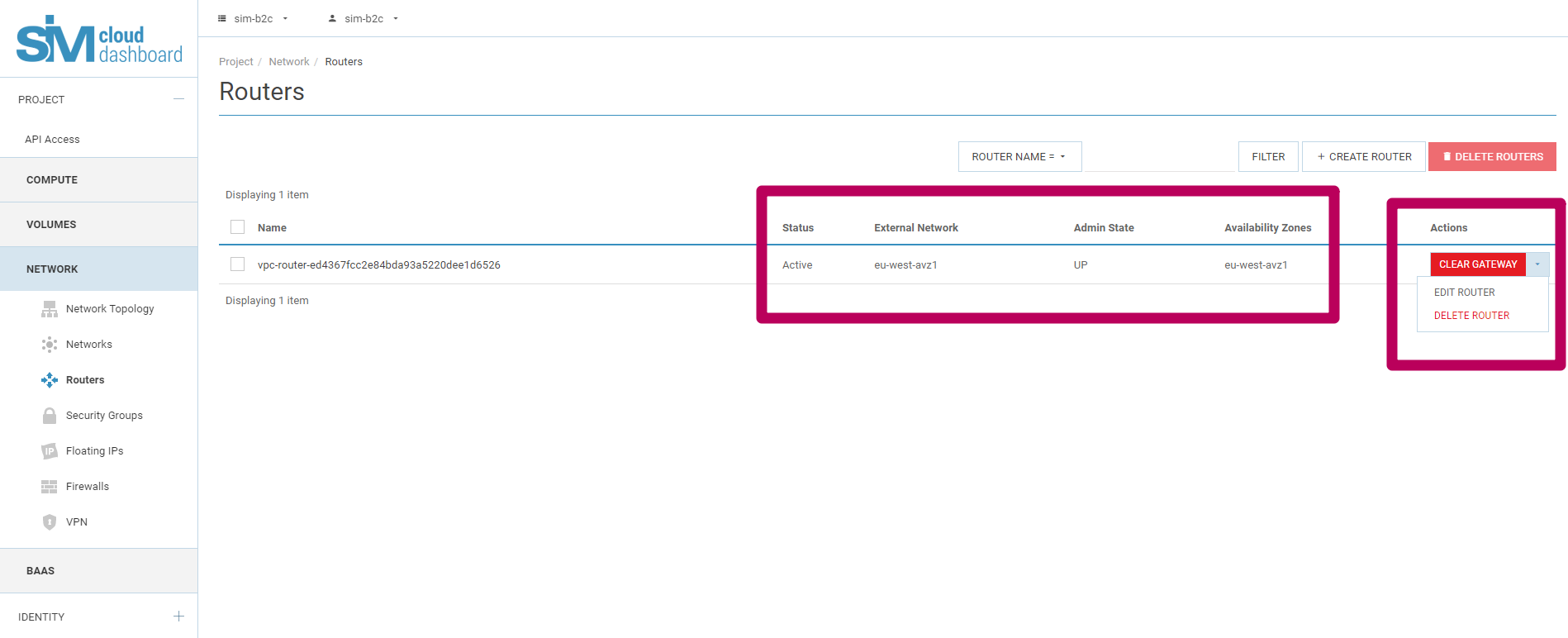

  1. Праворуч від потрібного маршрутизатора у стовпці Actions виберіть Edit Router. У діалоговому вікні маршрутизатор перезапускається зміною параметра Admin State за допомогою прапорця.

../../_images/project_router_1.png

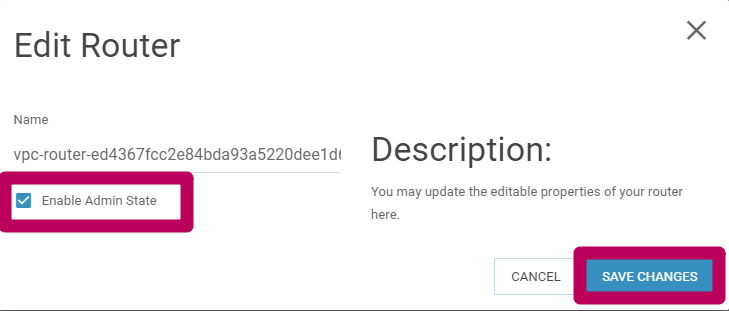

  1. Якщо прапорець Enable Admin State установлено, маршрутизатор має адміністративний стан UP. Якщо прапорець знято — стан DOWN.

../../_images/project_router_2.png

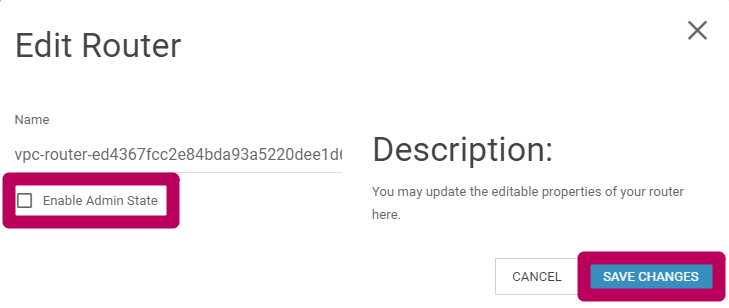

  1. Щоб почати перезапуск, зніміть прапорець Enable Admin State і натисніть Save Changes.

../../_images/project_router_3.png

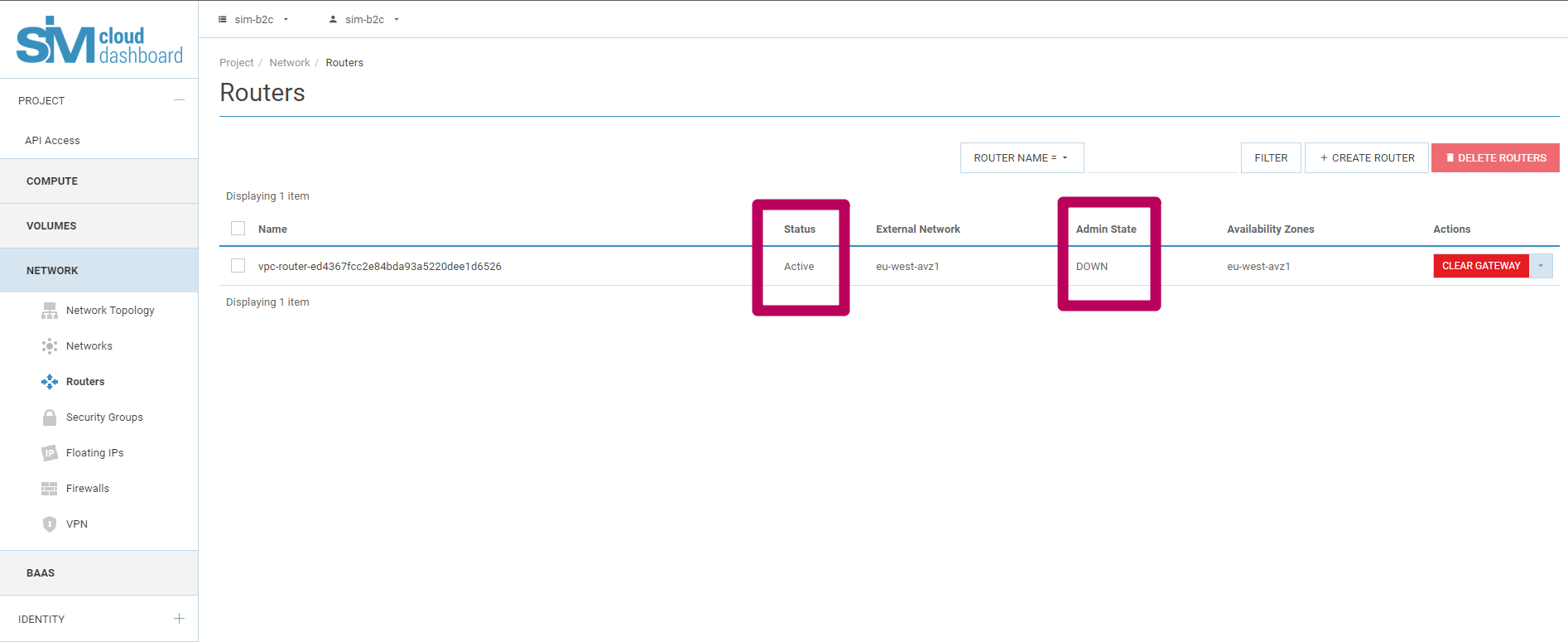

  1. Після збереження змін маршрутизатор перейде в стан DOWN. Сервіс покаже повідомлення про успішне оновлення маршрутизатора.

../../_images/project_router_4.png

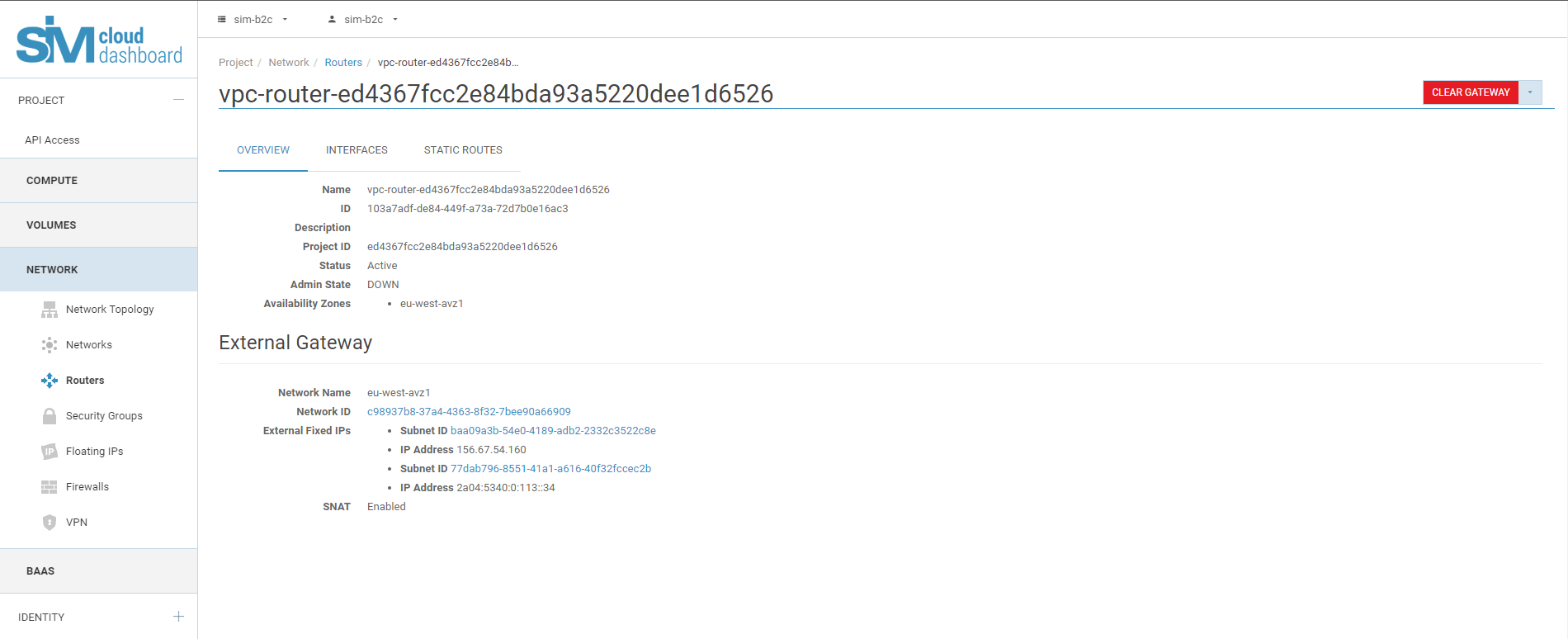

  1. Натисніть ім’я маршрутизатора, щоб відкрити сторінку керування, і виберіть Overview. Серед технічних параметрів знайдіть IP-адресу маршрутизатора. У прикладі це 156.67.54.49.

    У стані UP адреса маршрутизатора відповідає на ICMP-запити. У стані DOWN публічна адреса не відповідає. Перевірити стан можна командою ping 156.67.54.49. Для активного маршрутизатора результат буде подібним:

ping 156.67.54.49
PING 156.67.54.49 (156.67.54.19) 56(84) bytes of data.
64 bytes from 156.67.54.49: icmp_seq=1 ttl=49 time=39.7 ms
64 bytes from 156.67.54.49: icmp_seq=2 ttl=49 time=36.1 ms
64 bytes from 156.67.54.49: icmp_seq=3 ttl=49 time=38.8 ms
64 bytes from 156.67.54.49: icmp_seq=4 ttl=49 time=36.9 ms
64 bytes from 156.67.54.49: icmp_seq=5 ttl=49 time=39.3 ms
--- 156.67.54.49 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4006ms
rtt min/avg/max/mdev = 36.190/38.222/39.701/1.388 ms

Після переведення маршрутизатора в стан DOWN він перестане відповідати:

ping 156.67.54.49
PING 156.67.54.49 (156.67.54.49) 56(84) bytes of data.
From 156.67.52.96 icmp_seq=1 Destination Host Unreachable
From 156.67.52.96 icmp_seq=2 Destination Host Unreachable
From 156.67.52.96 icmp_seq=3 Destination Host Unreachable
From 156.67.52.96 icmp_seq=4 Destination Host Unreachable
From 156.67.52.96 icmp_seq=5 Destination Host Unreachable
--- 156.67.54.49 ping statistics ---
10 packets transmitted, 0 received, +5 errors, 100% packet loss, time 9146ms
pipe 6

Відсутність мережевої доступності підтверджує, що маршрутизатор вимкнено. Під час цього процесу його конфігурація перезавантажується, але публічні адреси не змінюються. Після цього маршрутизатор можна ввімкнути.

../../_images/project_router_5.png

  1. Установіть прапорець Enable Admin State, щоб повернути маршрутизатор у стан UP. Маршрутизатор оновить конфігурацію та повторно застосує правила SNAT. Після відновлення він знову відповідатиме на команду ping.

    Отже, зняття та повторне встановлення прапорця Enable Admin State виконує програмний перезапуск маршрутизатора.

Примітка

Увімкнення та відновлення маршрутизатора може тривати від 30 секунд до 1 хвилини. Враховуйте це під час перезапуску.
